製品概要

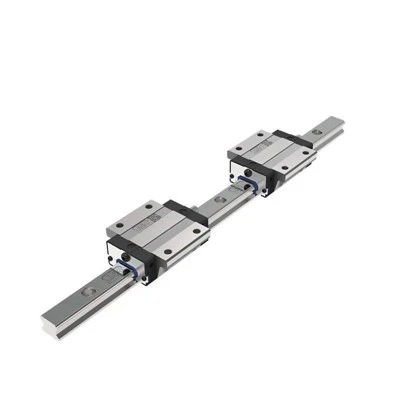

JSM HB シリーズの循環ボール リニア ガイドは、プロファイル レールとベアリング ブロックの間に 4 列の循環鋼球を使用します。 45 度の接触配置により、ラジアル方向、逆ラジアル方向、横方向の荷重をサポートします。
このシリーズは、さまざまな設置レイアウトに対応できる、正方形、組み立てが簡単な正方形、およびフランジ ブロックを提供します。購入者は、機械の精度要件やメンテナンスの取り決めに応じて、交換可能なコンポーネントまたは適合するアセンブリを選択できます。
製品の特徴
設備に合わせた剛性
予圧は、可動アセンブリの剛性要件を満たすように選択できます。選択には、動作抵抗と設置条件も考慮する必要があります。
柔軟な取り付け配置
ブロック構成は、さまざまな取り付けフットプリントとボルトのアクセス方向に対応します。これは、ガイド アセンブリを利用可能な機械構造に適合させるのに役立ちます。
作業環境の保護
標準のワイパーと底部シールは、汚染物質の侵入を制限します。切りくずや粉塵が発生する状況では、追加のスクレーパとダブルワイパの配置を指定できます。
アプリケーションシナリオ
CNCマシニングセンター
ワークテーブルと送り軸のガイド用。切削抵抗、移動質量、負荷位置に基づいて選択します。
射出成形装置
動作負荷とサイクル周波数を考慮した、機械アセンブリのガイド付き移動用。
研削盤および放電加工機
走行精度や取り付け品質が加工結果に影響を与える軸の位置決めに。
自動化および転送ユニット
偏心荷重や転倒モーメントのチェックが必要なレイアウトなど、トランスファースライドや位置決め機構に。
JSM製
よくある質問
Q. このガイドは、別のブランドの製品を直接置き換えることはできますか?
呼び径が一致しても互換性は確立されません。既存の部品番号と寸法図を提供して、交換前に取り付け寸法とアセンブリ要件を確認できるようにします。
Q. 追加の保持機構なしでガイドに垂直軸を搭載できますか?
ガイドは動きをサポートし、指示します。それ自体では軸を所定の位置に保持しません。垂直設置には、個別に設計された駆動装置と保持装置が必要です。
Q. 設置中に適合するレールとブロックはどのように扱われるべきですか?
付属の一致マークと参照マークを識別できるようにしてください。適合するセット間でコンポーネントを混合するのではなく、組み立て説明書に従ってください。
Q: レールからブロックを取り外す必要がある場合はどうすればよいですか?
取り扱い指示に従い、必要に応じて適切な搬送レールを使用してください。サポートなしでブロックを引き抜いたり、循環コンポーネントを分解したりしないでください。
Q: 特別な検査報告書や注文固有の文書は入手可能ですか?
お問い合わせの際に必要な書類を記載してください。注文する前に、その可用性、検査範囲、および関連料金を確認する必要があります。
