ボールねじナットの種類と選び方

ナットはボールねじシステムの重要なコンポーネントです。ボールねじナットの種類にはそれぞれ独自の構造と性能特性があり、間違ったものを選択すると、機器の性能に影響を与えたり、寿命を縮めたりする可能性があります。この記事では、一般的なボールねじナットの種類を紹介し、適切なボールねじナットを選択するためのガイダンスを提供します。

ボールねじナットにはさまざまな種類があり、さまざまな基準に従って分類できます。

1. ボール循環方式による

・ボールリターンチューブタイプ
ボールリターンチューブナットはチューブを使用してボールを循環させます。ボールは持ち上げられ、リターンチューブを通過し、ナットの溝に再び入り、無限ループを形成します。-中速から高速-および高負荷のアプリケーションに適しています。-

・ガイドプレート・デフレクタータイプ
ガイド プレートまたはデフレクター ナットは、ナット内のデフレクターを通してボールを導きます。設計はコンパクトでスムーズな循環を提供し、小型から中型の自動化機器やスペースが限られた設置に適しています。--

• エンドキャップのタイプ-
エンドキャップ ナットは、エンド キャップを使用してボールを持ち上げます。ボールはナットを通過して戻り、連続ループを完成します。このタイプは、高速フィード操作や低負荷から中負荷のアプリケーションに特に適しています。-

2. 予圧/精度による

・シングルナット
シングルナットは、内部に一連のボール溝を備えた単一のナット本体で構成されています。ボールがねじ軸とナットの間を転がり、回転運動を直線運動に変換します。シンプルでコスト効率が高く、中程度の精度要件があるアプリケーションに適しています。-

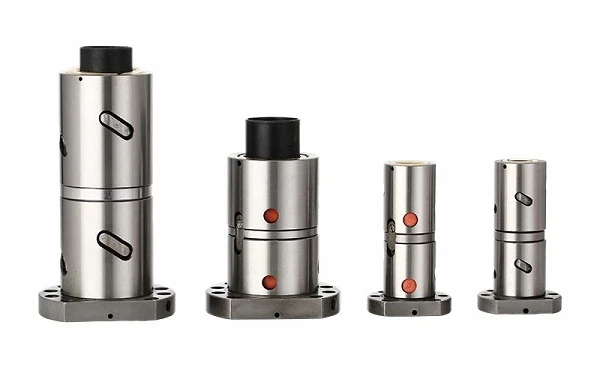

・ダブルナット/プリロードナット
ダブルナットは 2 つのナットを組み合わせ、その間に予圧を加えたものです。この構造によりバックラッシがなくなり、軸方向の剛性が向上し、位置決め精度が向上します。 CNC 機械、精密機械、高精度自動化システムで広く使用されています。-

3. 取り付け/フォームファクタ別

• フランジ付きナット
フランジ付きナットは一端にフランジが付いており、さらなるサポートと安定性を提供します。スライダーやキャリッジなどの機械コンポーネントに直接取り付けることができ、不要な動きや回転を防ぎます。フランジ付きナットは、正確な直線運動が重要な産業機械や高負荷オートメーション システムでよく使用されます。-

• 円筒形 / フランジなしナット-
円筒ナットは滑らかでコンパクトな外観を持ち、設置スペースを節約し、機器構造への柔軟な組み込みを可能にします。これらは、ロボット、コンパクトな自動化システム、カスタム機械でよく使用されます。

ボールねじナットを選択するときは、性能、精度、使用環境を考慮することが重要です。

さまざまなタイプのボールねじナットがさまざまな産業用途に適しています。
• CNC マシン:高精度を実現するために、フランジ付きダブルナット（予圧タイプ）が一般的に使用されます。
• 産業オートメーション:要求される精度に応じて、シングルナットまたはプリロードナットのいずれかを選択します。
• ロボティクス:スペースに制約のある設計では、通常、コンパクトな統合のために円筒形のナットが使用されます。{0}
• 半導体および精密機器:ダブルナット（予圧タイプ）やボールリターンチューブ・ガイドプレートタイプが多く使用され、高い再現性とスムーズな動作を実現します。

ボールねじナットにはさまざまな種類があり、ボールの循環方式、予​​圧量、取付形式、精度などに特徴があります。適切なナットの選択は、機器の負荷と動作精度だけでなく、設置スペース、動作環境、アプリケーション要件にも依存します。
経験豊富なボールねじメーカーとして、JSM は幅広い製品を提供しています。ボールねじ多様な産業ニーズを満たすためにさまざまなナットのオプションを用意しています。お問い合わせ今すぐ専門家の選択ガイダンスとカスタマイズされたソリューションを入手してください。
